Кровельные сэндвич-панели

Кровельные сэндвич-панели с базальтовым утеплителем - характеристики

Кровельные сэндвич-панели Teplant (Теплант) с базальтовым утеплителем выпускаются согласно ТУ 5284-013-01395087-2001, изменение 12 и предназначены для покрытий зданий в жилищно-гражданском и промышленном строительстве, возводимых и эксплуатируемых в I-VI районах по снеговой нагрузке. Кровельные сендвич-панели монтируются согласно инструкции ИС 5284-013-01395087-2010.

Кровельные сэндвич-панели Teplant (Теплант) содержат в своей конструкции утеплитель - плиты из минераловатного утеплителя на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками с вертикальной ориентацией волокон по ТУ 5762-007-01395087-2011 (изменение 1) и профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием по ГОСТ 30246-94.

Производство кровельных сэндвич-панелей  включает в себя многостадийную проверку качества (277 операций контроля), что обеспечивает высокий уровень всех эксплуатационных характеристик панелей ОАО "Теплант". Монтаж кровельных сэндвич-панелей Teplant (Теплант) производится согласно инструкции ИС 5284-013-01395087-2010.

Кровельные сэндвич-панели Teplant (Теплант) с базальтовым утеплителем имеют маркировку ПКБ (Панели Кровельные с Базальтовым утеплителем).

Кровельные сэндвич-панели Teplant (Теплант) выпускаются под 2 торговыми марками: Teplant-Universal (Универсал) и Teplant-Concept (Концепт). Данные продукты отличаются предельно допустимой величиной нагрузок. Базовым продуктом является Teplant-Universal (Универсал), а у сендвич панелей Teplant-Concept (Концепт) показатель предельно допустимой величины нагрузок выше.

 Кровельные сэндвич-панели Teplant (Теплант) характеризуются применением в них:

  • утеплителя на основе базальтового волокна - плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5762-007-01395087-2011, изменение 1)
  • профилированных листов из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

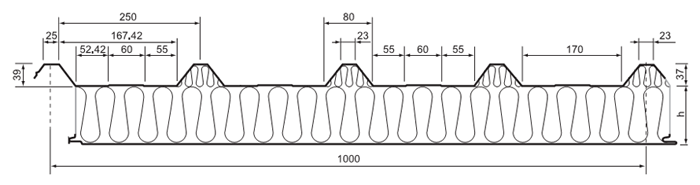

Сечение сендвич панели Teplant(Теплант)



Кровельные сэндвич-панели Teplant-Universal: Расположение ламелей теплоизоляции

Средний теплоизоляционный слой сендвич панели состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Кровельные сэндвич-панели Teplant-Universal: Геометрические характеристики

Панели ПКБ (кровельные сэндвич панели) длиной до 12000 мм и шириной 1000 мм.

Наименование Ширина, мм Толщина, мм Длина, мм Вес м2, кг
ПКБ-80 1000 80 2000-12000 19.8
ПКБ-100 1000 100 2000-12000 21,8
ПКБ-120 1000 120 2000-12000 23,8
ПКБ-150 1000 150 2000-12000 26,8
ПКБ-200 1000 200 2000-12000 31,8


Допускаемые отклонения стеновых сендвич панелей Teplant-Universal

Отклонения от номинальных размеров для панелей Teplant-Universal толщиной 100, 120, 150, 170, 200, 250 мм могут составлять:

  по длине по ширине по толщине
от 2 000 до 6 000 мм ±4,0 ±3,0 ±1,6



Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя в стеновых сендвич панелях Teplant-Universal применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Наименование показателя Значение
Плотность, кг/м3 90-110
Теплопроводность при 10 oС, Вт/(м oС) 0,034
Теплопроводность при 25 oС, Вт/(м oС) 0,036
Предел прочности при растяжение, КПа, не менее 80
Предел прочности при сжатии, кПа, не менее 60
Предел прочности на сдвиг/срез, КПа, не менее 50
Водопоглощение при полном погружении, по объему, %, не более 1,5
Водопоглощение при частичном погружении, по массе, %, не более 10
Содержание огранических веществ, по массе, % не более 4,0
Влажность, % не более 0,5



Кровельные сэндвич панели Teplant-Universal: Технические характеристики

Наименование R, (м² xoС)/Вт Предел огнестойкости
ПКБ-80 2,239 RE 30
ПКБ-100 2,743 RE 30
ПКБ-120 3,244 RE 30
ПКБ-150 3,996 RE 30
ПКБ-200 5,249 RE 30

R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций сендвич панели

E — потеря целостности

Кровельные сэндвич-панели Teplant-Universal: Допустимые расчетные нагрузки на , кгс/м2

Teplant-Universal, многопролетная схема нагружения с опиранием на опору плоской обшивкой

Предельно допустимые расчетные величины нагрузок на панели Teplant-Universal приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам.

Расположение ламелей теплоизоляции в кровельных сендвич-панелях Teplant-Сoncept

Средний теплоизоляционный слой состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Кровельные сэндвич-панели Teplant-Сoncept: Геометрические характеристики

Teplant-Сoncept ПКБ (кровельная) длиной до 14000 мм и шириной 1000 мм

Наименование Ширина, мм Толщина, мм Длина, мм Вес м2, кг
ПКБ-50 1000 50 2000-14000 17,8
ПКБ-80 1000 80 2000-14000 21,4
ПКБ-100 1000 100 2000-14000 23,8
ПКБ-120 1000 120 2000-14000 26,2
ПКБ-150 1000 150 2000-14000 29,8
ПКБ-200 1000 200 2000-14000 35,8

Кровельные сэндвич-панели Teplant-Сoncept: Допускаемые отклонения

Отклонения от номинальных размеров сендвич панелей могут составлять:

  по длине по ширине по толщине
до 8 000 мм ±4,0 ±3,0 ±1,6
свыше 8 000 мм ±4,0 ±3,0 ±1,6


Характеристики утеплителя (ТУ 5762-007-01395087-2011, изменение 1)

В качестве среднего теплоизоляционного слоя в кровельных сэндвич-панелях Teplant-Сoncept применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

Наименование показателя Значение
Плотность, кг/м3 110-145
Теплопроводность при 10 oС, Вт/(м oС) 0,034
Теплопроводность при 25 oС, Вт/(м oС) 0,036
Предел прочности при растяжение, КПа, не менее 110
Предел прочности при сжатии, кПа, не менее 85
Предел прочности на сдвиг/срез, КПа, не менее 75
Водопоглощение при полном погружении, по объему, %, не более 1,5
Водопоглощение при частичном погружении, по массе, %, не более 10
Содержание огранических веществ, по массе, % не более 4,5
Влажность, % не более 0,5


Кровельные сэндвич-панели Teplant-Сoncept: Технические характеристики

Наименование R, (м² xoС)/Вт Предел огнестойкости
ПКБ-50 1,452 ---
ПКБ-80 2,191 RE 30
ПКБ-100 2,682 RE 30
ПКБ-120 3,171 RE 30
ПКБ-150 3,905 RE 30
ПКБ-200 5,127 RE 30

R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций

E — потеря целостности

Допустимые расчетные нагрузки на сендвич панели Teplant-Concept, кгс/м2

Teplant-Concept, многопролетная схема нагружения с опиранием на опору плоской обшивкой

Teplant-Concept, многопролетная схема нагружения с опиранием на опору плоской обшивкой с трапециевидными гофрами для ПКБ-150, ПКБ-200

Предельно допустимые расчетные величины нагрузок на сендвич панели Teplant-Concept приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению сендвич панелей и предельно допустимым прогибам.

Кровельные сэндвич-панели Teplant (Теплант): Cрок службы

Срок службы сендвич панелей Teplant (Теплант) с базальтовым утеплителем не менее 20 лет с момента отгрузки их с Теплант при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве. Гарантийный срок эксплуатации - 5 лет с момента отгрузки их с предприятия.

Сендвич панели производства ОАО «Теплант» реализуются в таких городах, как Москва, Ростов, Нижний Новгород, Пермь, Уфа и т.д.


Монтаж панелей производится согласно инструкции ИС 5284-013-01395087-2002.

В кровельных сэндвич-панелях Teplant-Universal и Teplant-Concept применяются:

  • утеплитель VATTA RUS - плиты из минеральной тонковолокнистой ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками с вертикальной ориентацией волокон (ТУ 5761-007-01395087-01);
  • профилированные листы - из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ 30246-94).

Наименование продукции

Номинальные размеры

Длина, мм

Ширина, мм

Толщина, мм (интервал 10 мм)

Vatta RUS Лайт (35-45)

1200

400; 600

50-170

Vatta RUS Лфйт + (45-55)

1200

400; 600

50-170

Vatta RUS Блок (60-70)

1000; 1200

400; 600

40-150

Vatta RUS Вент (80-90)

1000; 1200

400; 600

40-150

Vatta RUS Монолит (95-115)

1000; 1200

400; 600

30-150

Vatta RUS Фасад (140-160)

1000; 1200

400; 600

40-150

Vatta RUS Пол (110-150)

1000; 1200

400; 600

40-150

Vatta RUS Руф Н (100-120)

1000; 1200

400; 600

30-150

Vatta RUS Руф (135-145)

1000; 1200

400; 600

40-150

Vatta RUS Руф В (160-180)

1000; 1200

400; 600

40-150

Vatta RUS Сэндвич Стандарт (90-110)

1000; 1200; 2100

400; 600; 1200

30-150

Vatta RUS Сэндвич Премиум (110-145)

1000; 1200; 2100

400; 600; 1200

30-150
